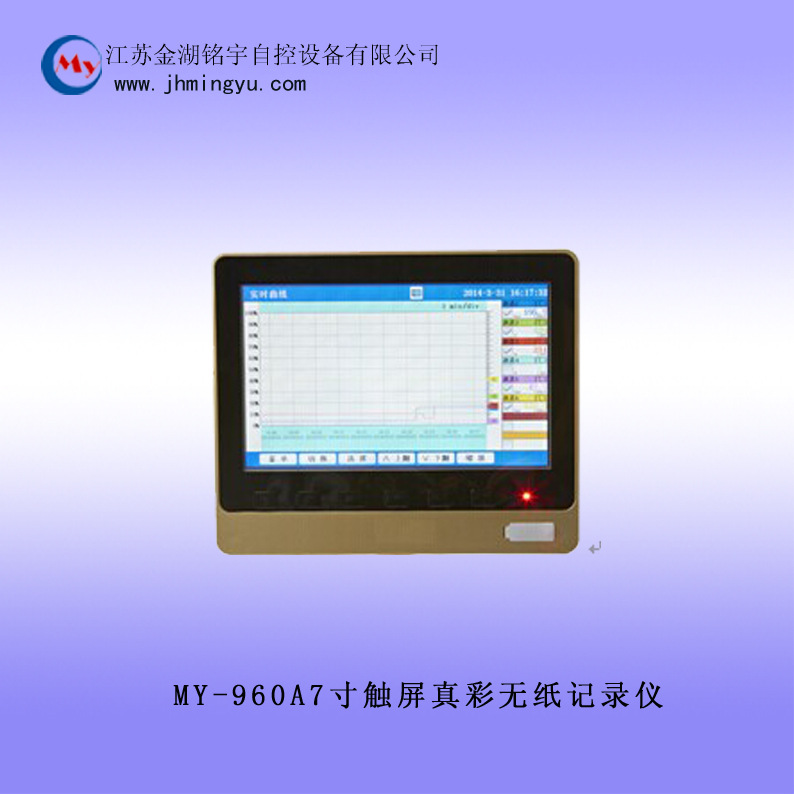

大7寸真彩觸控無紙記錄儀詳細資料：

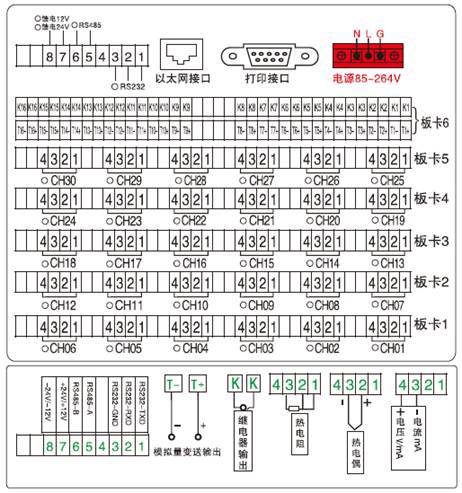

MY-960A大7寸真彩觸控無紙記錄儀30路輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等）。可帶32路報警輸出或16路模擬量變送輸出，Mobus RTU RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，TF卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、*的功能體現、可靠的硬件品質、*的制造工藝，使具有更高的性能價格比。 二、主要技術參數 測量輸入 | 輸入信號 | 電流：0~20mA、0~10mA、4~20mA | 電壓：0~5V、1~5V、0~10V、±5V、、0~20 mV、0~100mV、±20mV、±100mV | 熱電阻：Pt100、Cu50、Cu100、BA1、BA2 | 線性電阻：0~400Ω | 熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | 輸出 |
| 報警輸出：繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載） | 饋電輸出：DC24V±1，負載電流≤250mA | 通訊輸出：RS485/RS232通訊接口，波率1200~57600bps可設置，采用標準MODBUS RTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米；EtherNet通訊接口，通訊速率為10M，（只適用于局域網） | 綜合參數 | 測量精度 | 0.2%FS±1d | 采樣周期 | 1秒 | 設定方式 | 手動觸屏及面板輕觸式按鍵兩種設定方法；參數設定值密碼鎖定；設定值斷電*保存。 | 顯示方式 | 大7英寸800*480點陣寬屏TFT高亮度彩色觸屏液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標縮放變更等 | 存儲容量 | 內部Flash存儲器容量64M Byte | 記錄間隔 | 以秒為單位任意按需要自行設定選擇。 | 使用環境 | 環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）；避免強腐蝕氣體。（注：若現場環境惡劣，定貨時務必殊說明） | 工作電源 | AC85～264V(開關電源)，頻率范圍：50-60HZ，z大功耗：20VA |
三、使用注意事項及安裝 3．1使用注意事項 3．1．1、對使用本儀表的注意事項 ●本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形。 ●請不要將帶電品靠近信號端子，可能引起故障。 ●請不要對本表沖擊。 ●如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得。 ●為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘 3．1．2、對使用外部存儲媒體的注意事項 ●存儲媒體是精密產品，請小心使用。 ●除插入和取出存儲媒體外，運行時請關上硅膠蓋。存儲媒體和USB接口應減少與灰塵的接觸以得到保護。 ●使用U盤、TF卡請注意靜電保護。 ●推薦使用本公司配套外部存儲器產品。 ●關于存儲媒體的一般使用注意事項，請參見所使用的存儲媒體所帶的使用說明書。 3．2儀表安裝 3．2．1安裝場所 請安裝在下述場所。 ●安裝盤 本儀表為盤裝式。 ●安裝的地方 要安裝在室內，且能避開風雨和太陽直射。 ●通風良好的地方 為了防止本儀表內部溫度上升，請安裝在通風良好的地方。 ●機械振動少的地方 請選擇機械振動少的地方安裝。 ●水平的地方 安裝本儀表時請不要左傾或者右傾，盡量水平（可后傾z大30°）。 注意 | - 將儀表從溫度、濕度低的地方移至溫度、濕度高的地方，如果溫度變化 大，則有時會結露，熱電偶輸入時會產生測量誤差。這時，請先適應周圍環境1小時以上再使用。
- 如果在高溫條件下長時間使用會縮短LCD的壽命（畫面質量降低等）。請盡量不要在高溫（大約40℃以上）條件下使用。
|
請不要安裝在下述地方。 ●太陽光直射到的地方和熱器具的附近 請盡可能選擇溫度變化小，接近常溫（23℃）的地方。如果將儀表安裝在太陽光直射到的地方或者熱器具的附近，會對儀表內部產生不好的影響。 ●油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等多的地方 油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等會對儀表產生不良的影響。 ●電磁發生源的附近 請不要將有磁性的器具或磁鐵靠近本儀表。如果將本儀表安裝在強電磁場發生源的附近，由于磁場的影響會帶來顯示誤差。 為避免儀表發生異常工作，現場使用射頻發生器時需與儀表保持20cm以上的距離 ●不便于觀看畫面的地方 本儀表顯示部分用的是7英寸的TFT真彩LCD，如果從其偏的角度看上去就會難以看清顯示，所以請盡量安裝在觀察者能正面觀看的地方。 3．2．2安裝方法 ●安裝尺寸（單位：mm） <!--[if !vml]--> ●儀表的安裝 （1）、安裝方法 A、從儀表盤前面放入儀表 B、用儀表所帶的安裝支架如下圖所示安裝 ▲在儀表兩側用四個安裝支架固定 （2）、安裝圖
四、儀表功能和操作 7寸觸屏無紙記錄儀具有多個操作顯示畫面和組態畫面，顯示清晰、信息量大、組態方便。用戶無需專業培訓就可以方便地操作使用儀表。儀表接上電源后顯示系統初始畫面，初始化系統完畢，進入實時曲線畫面，下面分別對各操作顯示畫面、各組態畫面進行介紹。 4．1運行畫面的切換 運行畫面由總貌畫面、棒圖畫面、報警列表、工藝流程圖畫面、大數據顯示畫面、打印畫面、實時曲線畫面、歷史曲線顯示畫面、系統組態、通道組態等畫面組成，各個畫面間直接手觸點選來選擇。 4．2狀態顯示部份
①：顯示各運行畫面的名稱 ②：顯示當前頁面號，后面還有同級圖片 ③：TF卡標志 有顯示：表示有TF卡連接 無顯示：表示無TF卡連接 ④：USB設備標志 有顯示：表示有U盤設備與儀表連接 無顯示：表示無U盤設備與儀表連接 ⑤：顯示儀表運行的日期和時間 4．3實時曲線畫面 根據曲線組合設置，同時顯示8個通道的實時曲線和數據（曲線精度為0.5%±1字）
①：時標：每柵格表示的時間長度，時標與記錄間隔有關，可以通過“縮放"調整同一屏時間顯示長度； ②：數據曲線，同屏z多同時顯示8條曲線（曲線顏色有8種） ③：柵格：方便用戶估計時間和數據值 ④：當前柵格所代表的時間 ⑤：曲線組合：顯示當前曲線組合名稱（每個曲線組合可以包括8條曲線，用戶可以根據自己的需要將有關聯的通道通過手觸打勾選擇設放在同一屏曲線組合，便于通道組之間數據的比較。） ⑥：標尺：顯示曲線的百分量標尺 ⑦：通道名稱，可在通道組態中設置，背景顏色與此對應的曲線顏色相同。 ⑧：單位：顯示該通道數據單位，可設置。 ⑨ 曲線顯示/隱藏標志：“√"為顯示曲線，否則隱藏曲線
4．4棒圖畫面 同時顯示八通道數據和百分比棒圖
①：位號：表示顯示通道對應的工程位號，可在通道組態中設置。 ②：棒圖：棒圖標尺的長度為10格，色塊的填充長度表示測量值在量程中的百分量。 ③：單位：顯示該通道數據單位，可設置。 ④：工程量數據：為該通道的當前工程量數據 4．5數顯畫面 同時顯示多個通道實時數據和報警狀態
①：位號：表示顯示通道對應的工程位號。可在通道組態中設置。 ②：工程量數據：為該通道的當前工程量數據。 ③：超限報警指示：從上至下每個方塊依次為U上上限、H上限、L下限、d下下限的超限報警標志，綠色表示不報警，紅色表示報警， ④：單位：顯示該通道數據單位，可在通道組態中設置。 依次按“減少" “增加"鍵可選擇性顯示1、2、4、6、8、16、24、30路的通道位號、工程量數據、報警狀態及工程單位 4．6歷史曲線畫面 根據曲線組合設置，同時顯示八個通道的歷史數據的曲線（曲線精度為0.5%±1字）
①：時標：每柵格表示的時間長度，時標與記錄間隔有關，可以通過“縮放"倍數改變 ②：數據曲線，同屏z多同時顯示條曲線（曲線顏色有8種） ③：柵格：方便用戶估計時間和數據值 ④：當前柵格所代表的時間 ⑤：曲線組合：顯示當前曲線組合名稱（每個曲線組合可以包括8條曲線，用戶可以根據自己的需要將有關聯的通道放在一個曲線組合，便于通道組之間數據的比較，可以上下劃屏點選。） ⑥：查詢時間：表示“年-月-日 時-分-秒" ⑦：標尺：顯示曲線的百分量標尺 ⑧：通道名稱，可在通道組態中設置。 ⑨：單位：顯示該通道數據單位，可在通道組態中設置。 ⑩：量程范圍，曲線z高值，可在通道組態中設置。 ⑾：曲線顯示/隱藏標志：“√"為顯示曲線，否則隱藏曲線，可以手觸直接勾選； 4．7報警列表畫面 顯示通道報警信息，繼電器輸出狀態，z多保存1000條報警信息，保存條數滿后，新的報警記錄將把z早的報警記錄覆蓋
①：序號：產生報警的序列號，按時間方式排列，發生時間越近，排列序號越大 ②：通道：產生報警的輸入通道號 ③：位號：產生報警的輸入通道對應的位號 ④：報警時間：報警發生時間 ⑤：報警類型：有掉電、上限、下限、上上限、下下限； ⑥：報警狀態：報警產生的原因及現狀
4．8工藝流程畫面
①：可以客戶定制或通過TF卡嵌入一張BMP、JGP等格式的圖片，作為模擬現場圖 ②：測量值顯示框可以手指點觸拉伸到相應的工藝位置，標明當前的位置測量值； 4．9打印畫面（帶打印功能的此畫面才有效） 無紙記錄儀通過打印接口串行微型打印機，打印歷史數據和曲線。打印機波率內部已默置為“9600"，數據位：8，奇偶校驗：無
①：打印通道：選擇要打印的通道 ②：打印方式：選擇是人工手動打印還是定時自動打印 ③：打印間隔：選擇打印間隔的間隔數 ④：開始時間：打印數據段的開始時間 ⑤：結束時間：打印數據段的結束時間
A：手動打印 按“打數據"鍵或“打曲線"鍵, 儀表開始打印數據或曲線。 曲線打印記錄格式：
CH1： ℃ 終止：11-09-24 10-00-00 起始：11-09-24 09-58-00 數據打印格式如下： 110924142610： 100 ----------------------終止時間測量值 110924142609： 100 110924142608： 101 110924142607： 100 110924142606： 100 110924142605： 101 110924142604： 101 110924142603： 100 110924142602： 99 110924142601： 100 ----------------------起始時間測量值 CH1： ℃ ----------------------通道名稱 B、定時打印 在系統組態設置定時打印時間間隔和起始時間，當時間走時時長等于打印間隔時間時，儀表將自動控制打印機進行定時打印
定時打印格式： ------------------------ CH30：100.0℃ -----------------------第30路測量值 CH29：100.0℃ -----------------------第29路測量值 ．．．．． ．．．．． CH2：100.0℃ -----------------------第2路測量值 CH1：100.0℃ -----------------------第1路測量值 時間：10-02-23 14-36-02 ----------------------日期、時間 ------------------------ 注：手工打印可打印數據和曲線，定時打印只能打印數據。 4．10，記錄儀數據的轉存 U盤直接插上去后，機器表面會出現U盤的標志表示U盤已識別；此時U盤指示燈閃爍，記錄儀自動往U盤存儲數據。 U盤停止閃爍，表示數據已轉存成功。 4．11 系統組態
★密碼設置：用戶可根據自己的需求設置密碼； ★U盤模式：轉存、連續存儲兩種模式； 轉存：U盤插上機器后，將記錄儀內部的存儲數據轉到U盤上； 連續存儲：U盤插上機器后，數據導入U盤后，U盤不拔掉的情況下，數據在機器內存及U盤上直接存儲，直接擴容記錄儀存儲容量； ★通訊地址：地址范圍：1～255； ★通信方式：RS232 MOBUS RTU和RS485 MOBUS RTU 兩種方式 ★波率：1200、2400、4800、9600、19200、38400、57600可選 ★IP地址：以太網通訊的IP地址 ★時間日期：可以設定時間日期 ★通道數據：各個通道已存儲的數據大小 ★內存整理：清除儀表內存中的所有存儲數據，包括歷史數據、歷史曲線、報警列表等； ★升級固件：記錄儀升級使用 ★恢復出廠設置：恢復成出廠的原始出廠值；
4．12 通道組態
★通道號：當前設置的通道號1～30 ★通道開關：ON打開 OFF 關閉 ★通道位號：可以中英文設置，設置方法參考5.12.1 ★通道征：H104 測量顯示報警功能板卡 H106 帶有PID功能板卡 HLK 帶有流量積算功能板卡 - 信號類型： B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26、Cu50、Cu53、Cu100、Pt100、BA1、BA2、0~400Ω、0~20mV、0~100mV、±20mV、±100mV、0~20 mA、0~10 mA、4~20 mA、0~5V、1~5V、±5V、0~10V、√0~10 mA、√4~20 mA、√0~5V、√1~5V、
各信號允許量程說明如下： 信號類型 | 量程范圍 | 信號類型 | 量程范圍 | 信號類型 | 量程范圍 | B | 400～1800℃ | Cu50 | -50.0～150.0℃ | 0~20mA | -9999～99999 | S | -50～1600℃ | Cu53 | -50.0～150.0℃ | 0~10mA | -9999～99999 | K | -200～1300℃ | C100 | -50.0～150.0℃ | 4~20 mA | -9999～99999 | E | -200～1000℃ | P100 | -200.0～650.0℃ | 0~5V | -9999～99999 | T | -200.0～400.0℃ | BA1 | -200.0～600.0℃ | 1~5V | -9999～99999 | J | -200～1200℃ | BA2 | -200.0～600.0℃ | ±5V | -9999～99999 | R | -50～1600℃ | 0~400Ω 線性電阻 | -9999～99999 | 0~10V | -9999～99999 | N | -200～1300℃ | 0~20mV | -9999～99999 | 0~10mA開方 | -9999～99999 | F2 | 700～2000℃ | 0~100mV | -9999～99999 | 0~20mA開方 | -9999～99999 | Wre3-25 | 0～2300℃ | ±20mV | -9999～99999 | 0~5V開方 | -9999～99999 | Wre5-26 | 0～2300℃ | ±100mV | -9999～99999 | 1~5V開方 | -9999～99999 |
★記錄間隔：以秒為單位按需要自由設定 ★工程單位：常用單位有℃、Pa、KPa、MPa、V、A、KW、HZ、 ★定義單位：自由設定單位 ★顯示上限：對應實時曲線、歷史曲線100%的z高顯示值 ★顯示上限：對應實時曲線、歷史曲線0% 的z低顯示值 ★量程上限：模擬顯示上限、線性輸入上限（10mA、20mA、5V、10V） ★量程下限：模擬顯示下限、線性輸入下限（0mA、4mA、0V、1V） ★小數位數：0表示無小數點；1表示1位小數點；2表示2位小數點 ★數字濾波：修改儀表采樣的次數，用于防止測量顯示值跳動。范圍：0～100 ★冷端補償：ON冷端自動補償 OFF無冷端補償功能 ★修正值：顯示值=測量值+修正值 ★回差：位式輸出不靈敏范圍 ★設定值：位式控制輸出及PID控制輸出時的目標設定值 ★報警回差：報警輸出不靈敏范圍 ★上上限報警： 報警開關：ON打開 OFF 關閉 報警值：報警目標值 輸出位置：繼電器開關輸出位置 1～24 ★上限報警： 報警開關：ON打開 OFF 關閉 報警值：報警目標值 輸出位置：繼電器開關輸出位置 1～24 ★下限報警： 報警開關：ON打開 OFF 關閉 報警值：報警目標值 輸出位置：繼電器開關輸出位置 1～24 ★偏差報警： 報警開關：ON打開 OFF 關閉 報警值：報警目標值=設定值+報警值 輸出位置：繼電器開關輸出位置 1～24 變送上限：變送輸出上限所對應顯示值 變送下限：變送輸出下限所對應顯示值 ★ 正反作用：正作用致冷，反作用加熱 ★ 主控方式：位式、PID控制、自整定 ★ PID-P PID-I PID-D PID參數 ★ 控制周期：0～100 ★ 超調抑制：0～100 ★ 程序段數：0～200 ★ 主控輸出：繼電器、固態繼電器、4-20 mA、0-10 mA ★ 輸出上限：主控輸出上限 ★ 輸出下限：主控輸出下限 ★ 參數復制：1～30 點選將此通道設置，分別復制到另外的通道上
4．12．1對通道組態中“位號"的輸入法進行介紹 本儀表的輸入方法采用的是全拼輸入法，它是類似手機鍵盤的輸入法，通過很少的鍵盤操作即可完成漢字、數字、英文、殊符號等選擇輸入，操用簡單、易學易用，采用編碼，解決漢字位號及殊單位的輸入問題。 手觸移到“通道位號"按“確認"鍵會出現下面輸入法畫面
1：軟鍵盤： 阿拉伯數字鍵入0～9 拼音輸入時顯示26個拼音字母 大寫字母輸入時顯示26個大寫字母 小寫字母輸入時顯示26個小寫字母 ESC：退出鍵盤 Backspace:退一位 ENTER：確認/保存 2文字備選欄（僅使用拼音輸入時出現） 3拼音組合顯示欄（僅使用拼音輸入時出現） 4輸入法選擇欄，在此選擇所需輸入法 EH：英文輸入界面，直接點選英文字母，Shift大小寫字符切換 CH：中文輸入界面 全拼輸入，點選數字符，選擇對應的漢字。 UNICODE：殊字符輸入
A英文、數字輸入方法畫面
1切換到EN狀態，直接鍵入英文、數字 B拼音輸入法：拼音輸入法是將中文的發音以拼音的方式代表。
舉例：在通道位號中輸入漢字“反應" 1、按“EN"鍵切換成“CH"進入輸入法畫面（拼音輸入法） 2、輸入“fan" 在提示欄上沒有“反"字，按“9"往后翻頁
3、按“3"鍵選擇: 3反 4，輸入“ying" 5，按“1"選擇“1應"
6，輸入完畢后按ENTER保存，按ESC鍵退出鍵盤
五、U盤數據在計算機軟件上的讀取。 無紙記錄儀歷史數據通過U盤進行實時采集，上傳至計算機，生成歷史文件，*保存。通過記錄儀數據管理軟件DCM可查看、瀏覽分析歷史文件，一是圖形模式，二是數據列表模式。 具體操作步驟： 5.1、打開U盤數據，得到歷史文件，選擇菜單：文件 => 打開U盤數據=>選擇U盤盤符=>點選提取（如下圖）
5.2、打開歷史文件：選擇菜單：文件 => 打開歷史文件=>選取上面1正確提取數據的目標文件（*.his格式）
選擇通道（打勾）、開始時間、時間長度，按[查詢]鍵得到曲線。 在通道選擇框雙擊某一通道，可修改該通道的通道顏色、上下限制、單位和位號。
5.3、數據列表模式，選擇菜單：查看 => 歷史趨勢 => 歷史數據列表 如下圖所示：
可選擇復制數據列表，直接粘貼至Excel。 也可以選擇：文件 => Excel 導出(E)
5.4、查看報警數據，選擇菜單：查看 => 歷史趨勢 => 歷史報警列表;
六、通訊 本儀表具有與上位機通訊功能，上位機可完成對下位機的參數設定、數據采集、監視等功能。 配合工控軟件，在中文WINDOWS下，可完成動態畫面顯示、儀表數據設定、圖表生成、存盤記錄、報表打印等功能。也可通過本公司上位機管理軟件實時采集數據和曲線，并記錄歷史數據和曲線，歷史數據和曲線還可以導出到Excel進行數據處理。 本儀表為用戶提供三種與上位機通訊的標準接口RS-232、RS-485和EtherNet。 - RS-232方式只允許一臺上位機掛一臺記錄儀，此種通訊方式適用于使用便攜機的用戶隨機讀取記錄儀數據；也可連接無線數傳電臺進行遠程無線傳輸或者連接串行微型打印機打印數據和曲線。
- RS-485方式允許一臺上位機同時掛多臺記錄儀，此種通訊方式適用于終端機的用戶與本記錄儀構成網絡，實時接收記錄儀數據和與各類控制系統相連。
EtherNet通訊允許多臺儀表與上位機聯網，以10M的通訊速率進行數據交換，適用于終端機與儀表的大量數據通訊。通訊距離超過300米時，可以采用光纖網絡實現。只要在記錄儀系統組態中，選擇好IP地址，并在計算機管理軟件中作相應的設置，就可以進行以太網通訊。 附：無紙記錄儀通信協議V1.1 一、通信概述 7寸觸屏無紙記錄儀采用標準的MODBUS RTU通訊協議。 RTU串行通信模式,提供RS232、RS485接口，有1200、2400、4800、9600、19200、38400，57600波率，1位起始位，8位數據位，1位停止位,無校驗位。 MODBUS 協議是一種主從式點對點的通訊協議，允許一臺主機和多臺從機之間進行數據通信，主機一般為PC機，從機為等無紙記錄儀。在該分散通訊系統中，允許系統中有多臺儀表，其波率、從機個數、通訊距離等需要實際驗證。 二、通信數據格式 2.1 數據格式 MODBUS RTU幀按應答方式分為命令幀（詢問幀）和應答幀。應答幀有顯長度幀和隱長度幀之分，圖2-1、2-2給出了典型的幀格式。 表2-1 RTU一般格式命令幀 從站地址 | 功能碼 | 數據 | 校驗 | 數據起始寄存器高位 | 數據起始寄存器低位 | 數據寄存器高位 | 數據寄存器低位 |
|
|
|
|
|
|
|
表2-2 RTU一般格式應答幀
2.2 從站地址字段 幀中的從站地址字段表示接收主站報文的從站地址。當從站地址字段為0時，表示所有從站，此時的報文是廣播報文。 用戶必須設定每臺從站的地址。只有被編址的設備才能對主機的命令（詢問）做出應答。從站發送應答報文時，報文中地址的作用是向主站報告正在通訊的是哪臺從站。 2.3 功能碼字段 功能碼字段同從站應執行何種功能。 三、無紙記錄儀MODBUS協議命令詳解。 3.1 讀取各個通道的實時數據PV（寄存器地址0x0000~0X01FF）。 RTU協議上位機發送命令（04H）： 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 下位機地址 | 04H | 寄存器地址(0x0000~0x01FF) | 結點個數2*N | CRC-16校驗碼 |
RTU協議位機應答： 1字節 | 1字節 | 1字節 | 4*N字節 |
| 地址 | 04 | 4*N | N個通道的PV值 | CRC-16校驗碼 |
RTU協議異常應答 1字節 | 1字節 | 1字節 | 2字節 | 地址 | 84H | 00 | CRC-16校驗碼 |
注:每個通道占用2個結點(4個字節),實時數據PV值用浮點數表示,數據格式是“Float Inverse"內存中的排列方式是“FFH4 FFH3 FFH2 FFH1"。 RTU協議舉例說明：讀取*、二通道的實時數據。 主機發送：01 04 00 00 00 04 F1 C9 從機回復：01 04 08 43 49 19 9A 43 4A 33 33 CRC CRC 數據解釋：從站ID是0X01，功能代碼是0X04，寄存器地址是0X0000，結點個數是0X04，CRC校驗值是F1 C9。讀到的*通道的數據是201.100006(201.1)，第二通道的數據是201.199997(202.2)。 |
