帶遠傳磁翻板液位計詳細資料：

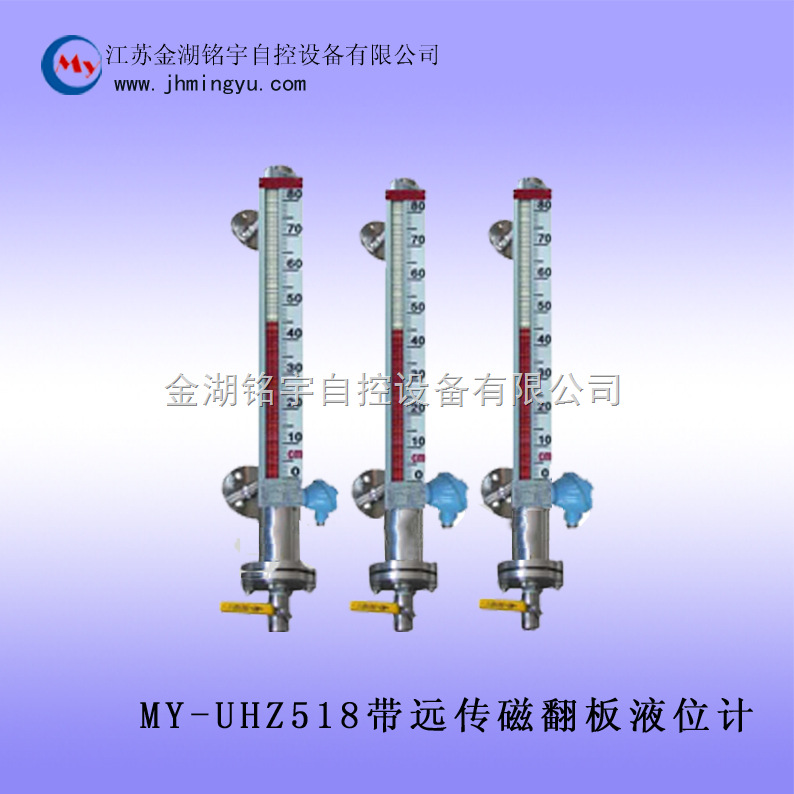

   MY-UHZ518系列帶遠傳磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。   帶遠傳磁翻板液位計配遠傳變送器、報警(控制)開關，將現場數據傳送至二次顯示表或DCS系統。
  磁翻板液位計適合容器內液體的液位、界位的測量，指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質*隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

一、技術參數：
測量范圍：150～8000mm
(對中心距超過5000mm的或運輸條件不允許超過長度的液位計可采用分段制造)
工作壓力：2.5MPa；4.0MPa；6.3MPa
工作溫度: -20～100℃；-20～200℃；0～400℃
準確度:±10mm
介質密度: 0.5～2.0g/cm3
介質密度差: ≥150kg/m3(測量界位)
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,
可選用加熱夾套型液位計
過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、PN2.5
法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：1Cr18Ni9Ti;304;316L
浮子：鈦

二、磁浮子翻板液位計選型表：
