溫度變送器詳細資料：
MY-SBW溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。
MY-SBW溫度變送器按供電接線方式可分為兩線制和四線制。標準化輸出信號主要為4mA～20mA和0mA～10mA或1V～5V的直流電信號。不排除具有殊規定的其他標準化輸出信號。
一、技術參數：
1.熱電阻測量范圍:PT100：-200～650℃；CU50：-50～150℃
2.熱電偶測量范圍:K分度：300～1200℃； E分度：200～800℃；S分度：600～1600℃
3.輸出信號:4-20mA，0-10mA,0-10V，0-5V任選
4.測量精度:熱電阻：0.2～0.3% 熱電偶：1～2%
5.溫度漂移:0.025%/℃,年漂移小于0.5%
6.工作電源:+12VDC或+24VDC±10%
7.工作環境:0～70℃
8.儲存環境：-40～+85℃
9.負載能力：0～500歐姆 二、測溫范圍: 類 別 | 材 質 | 分 度 號 | 測 量 范 圍 | 熱 電 偶 | 鎳鉻-康銅 | E | 0～1000℃范圍內任選 | 鎳鉻-鎳硅 | K | 0～1300℃范圍內任選 | 鉑銠10-鉑 | S | 0～1600℃范圍內任選 | 鉑銠30-鉑銠6 | B | 0～1800℃范圍內任選 | 銅-康銅 | T | 0～400℃范圍內任選 | 鐵-康銅 | J | 0～1200℃范圍內任選 | 熱 電 阻 | 銅熱電阻 | Cu50 | -50～+150℃范圍內任選 | 銅熱電阻 | Cu100 | -50～+15℃范圍內任選 | 鉑熱電阻 | Pt100 | -200～+600℃范圍內任選 |
三、型號代碼及說明： SWB | 溫度變送器 | 類別 | R | 熱電偶 | Z | 熱電阻 | 分度號 | 1 | 適配K型熱電偶/ | 熱電阻適配Pt100 | 2 | 適配E型熱電偶 | 熱電阻適配Cu100 | 3 | 適配J型熱電偶 | 熱電阻適配Cu50 | 4 | 適配B型熱電偶 | 5 | 適配S型熱電偶 | 6 | 適配T型熱電偶 | 7 | 適配N型熱電偶 | 8 | 用戶自定 |

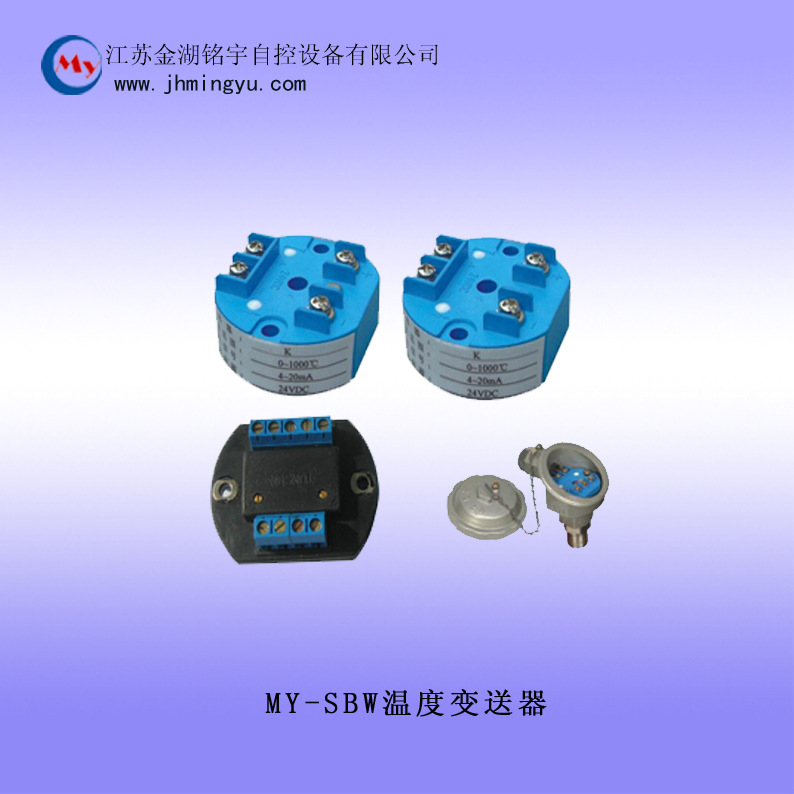

外型圖
注意事項
MY-SBW系列溫度變送器模塊的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。測高溫時(>>100℃)傳感器腔與接線盒間應用填充材料隔離,防止接線盒溫度過高燒壞變送器.在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾.電源及信號輸出應采用Ф10屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。只有RWB型有0~10mA輸出,為三線制，在量程值的5%以下,由于三管的關斷性造成不線性.變送器每6個月應校準一次.DWB因受電路限制不能進行線性修正，按說明選擇量程以保證其線性。 備注
用戶選型時請告知使用環境，在對型號命名不清楚時可用文字說明，如果定購非標產品如0-5V輸出等請注明。 |
