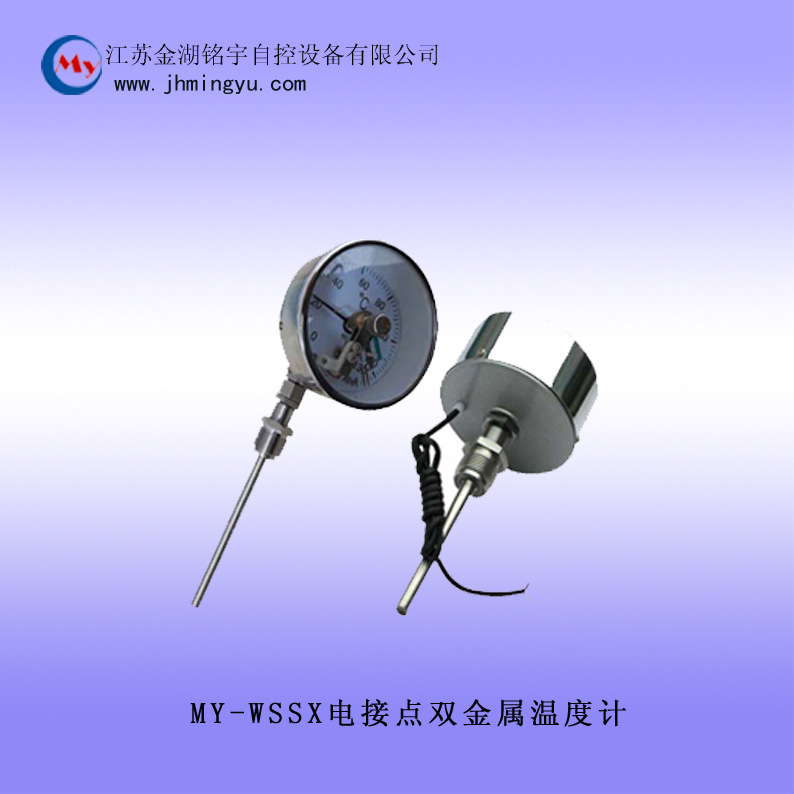

電接點雙金屬溫度計詳細資料：
MY-WSSX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警，直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。
一、產品點：
1.現場顯示溫度，直觀方便；
2.具有自動切斷電源和報警功能；
3.安全可靠，使用壽命長；
4.多種結構形式，可滿足不同要求。
二、工作原理：
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
三、主要技術參數：
1.產品執行標準：JB/T8803-1998 GB3836-83；
2.標度盤公稱直徑：100mm；
3.精度等級： 1.5；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%；
7.設定點誤差：設定點誤差應不超過基本誤差限的1.5倍；
8.切換差：切換差應不超過基本誤差限的1.5倍；
9.切換重復性：切換重復性限范圍不大于基本誤差限值的1/2。 10.電氣參數： 額定功率 | z高工作電壓V | z大允許電流 | 10VA | 220AC | 0.7A |
11.電接點接線方式:
四、電接點雙金屬溫度計選型表： WSS－□□□□□－□-□/□-□雙金屬溫度計 | 代 號 | 儀表類型 | X | 電接點結構 | 代號 | 表盤直徑 | 4 | ф100mm | 5 | ф150mm | 代號 | 表盤方向 | 0 | 軸向 | 1 | 徑向 | 8 | 萬向 | 代號 | 安裝形式 | 0 | 無固定裝置 | 1 | 可動外螺紋 | 2 | 可動內螺紋 | 3 | 固定螺紋 | 4 | 固定法蘭 | 5 | 活動螺紋 | 6 | 活動法蘭 | 代號 | 保護管材質 | 1 | 1Cr18Ni9Ti | 3 | 304不銹鋼 | 4 | 316不銹鋼 | 6 | 316L不銹鋼 | 8 | 哈氏合金C | 代號 | 報警形式 | M | 上下限 | N | 雙上限 | P | 雙下限 | |
|
備注：
選型須知：請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5級。 |
