一體化溫度變送器詳細資料：

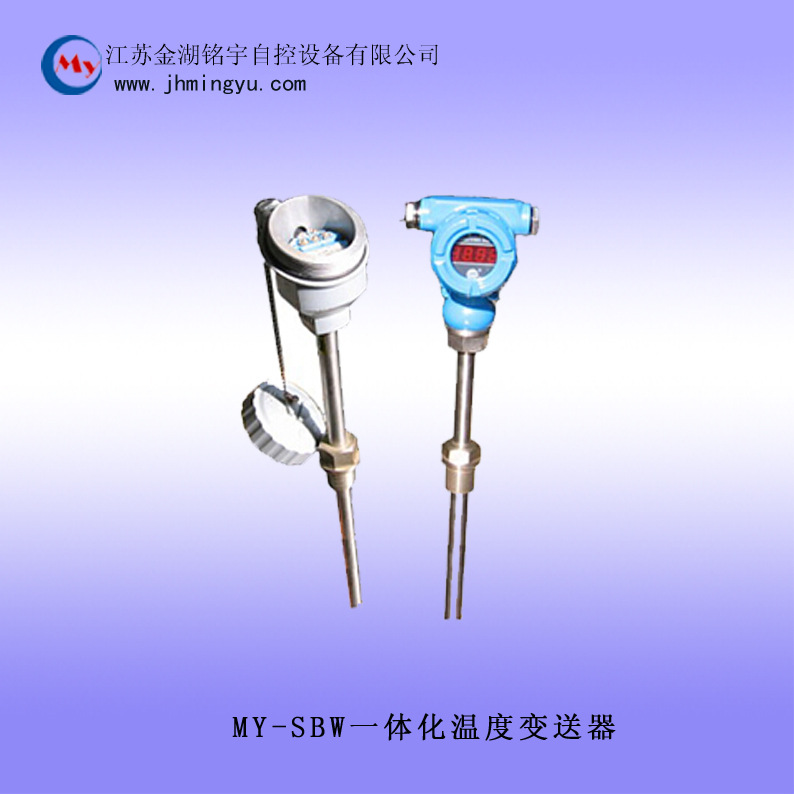

MY-SBW系列一體化溫度變送器是溫度傳感器與變送器的*結合，以十分簡捷的方式把-200～1600 ℃ 范圍內的溫度信號轉換為二線制4～20mA DC的電信號傳輸給顯示儀、調節器、記錄儀、DCS 等，實現對溫度的準確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的*產品。 一、產品點：
1.超小型（模塊φ44×18 ）一體化，通用性強；
2.二線制4～0mA DC 輸出。傳輸距離遠，抗干擾能力強。
3.冷端、溫漂、非線形自動補償。
4.測量精度高，長期穩定性好。
5.溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
6.一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
7.機械保護：IP65；
8.采用熱電偶溫變，可免用補償導線，降低成本；
9.液晶、數碼管、指針等多種指示功能方便現場適時監控。
10.現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝；
11.防爆等級： dIIBT4 、 dIIBT5 。
12.防護等級： IP54。 二、技術指標： 類 別 | MY-SBW模塊式溫變 | MY-SBW一體化溫度變送器 | 準 確 度 | 0.2%F.S 0.5%F.S | 輸 入 | 熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50 | 輸 出 | 二線制 4-20mA DC | 使用溫度 | -25-85 ℃（一體化 LCD 表頭時 0-60 ℃ ） | 溫度影響 | ≤0.05%/ ℃ | 濕 度 | 5-95%RH | 現場顯示 | 無 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 | 顯示精度 | 無 | 數字式： 0.5 級 指針式： 2.0 級 | 負載能力 | ＜600 Ω （額定負載 250 Ω ） | 外形尺寸 | 44×18 | 70×100（中繼器） | | | | |
三、一體化溫度變送器選型表： MY-SBW□□－□□□□□－□-□/□-□一體化溫度變送器 | 代 號 | 儀表類型 | Z | 熱電阻 | R | 熱電偶 | 代號 | 分度號 | P | 鉑 Pt100 | C | 銅 Cu50 | M | 鎳鉻硅-鎳鉻N | N | 鎳鉻-鎳硅 K | E | 鎳鉻-銅鎳 E | F | 鐵-銅鎳 J | C | 銅-銅鎳 T | 代號 | 顯示方式 | 無 | 4～20mA輸出無顯示 | S | LED數碼顯示 | Y | LCD液晶顯示 | 代號 | 安裝方式 | 1 | 無固定裝置 | 2 | 固定螺紋 | 3 | 活動法蘭 | 4 | 固定法蘭 | 5 | 活絡管接頭式 | 6 | 固定螺紋錐形式 | 7 | 直形管接頭式 | 8 | 固定螺紋管接頭式 | 9 | 活動螺紋管接頭式 | 代號 | 接線盒形式 | 2 | 防噴式 | 3 | 防水式 | 4 | 防爆式 | 代號 | 保護管直徑 | 0 | Ф16 | 1 | Ф12 | 代號 | 內芯結構 | 無 | 普通元件 | K | 鎧裝元件 | 代號 | 保護管材料 | 說 明 | 0 | 1Cr18Ni9Ti | z常用的熱電偶保護管 | 3 | 316L | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 | 4 | 904L | 能抗化工生產過程的大多數強腐蝕的金屬護管 | 代號 | 長度mm/插深mm | L/l | □□□mm/□□□mm |
|
