裝配式熱電阻詳細資料：

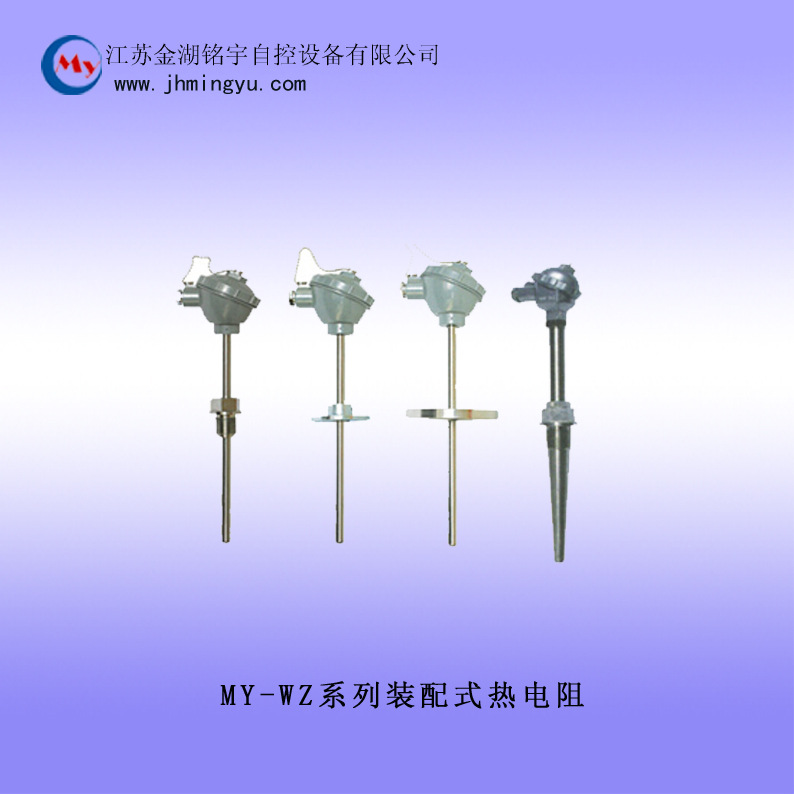

MY-WZ系列裝配式熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用，它可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度。
根據規定，我公司生產的裝配式熱電阻符合IEC標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
一、主要技術指標： 1.溫度測量范圍及允差： 熱電阻類別 | 測溫范圍℃ | 分度號 | 允許偏差△t℃ | WZP型鉑電阻 | -200～600 | Pt100 | B級(-200～600℃? 允差±(0.30+0.005|t|) | *(-200～550℃) 允差±(0.15+0.002|t|) | WZC型銅電阻 | -50～100 | Cu50 | -50～100℃ 允差±(0.3+6.0×10-3t) | 注：式中"t"為感溫元件的實測溫度值。 |
2.熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0） 3.分度號Pt100：* R0=100±0.06Ω B級 R0=100±0.12Ω R0/R100=1.3850 4.分度號Cu50:R0=50±0.05Ω R0/R100=1.428±0.02 二、裝配式熱電阻型號表示： WZ□□－□□□□□－□-□/□-□裝配式熱電阻 | 代 號 | 熱電阻類型 | P | Pt100分度號|鉑熱電阻 云母元件：z高400℃ 陶瓷元件：z高650℃ | C | Cu50分度號|銅熱電阻 -50～150℃ | C | Cu100分度號|銅熱電阻 -50～150℃ | 代號 | 熱電阻對數 | 省略 | 單支式 | 2 | 雙支式 | 代號 | 安裝固定裝置 | 1 | 無固定裝置 | 2 | 固定螺紋(螺紋M27×2) | 3 | 活動法蘭 | 4 | 固定法蘭 | 5 | 活動法蘭角尺型 | 6 | 錐形盲孔管 | 代號 | 接線盒形式 | 3 | 防水接線盒 | 4 | 隔爆接線盒 | 5 | 不銹鋼接線盒 | 代號 | 保護管外徑 mm | 0 | ф12 | 1 | ф16 | 2 | ф20 | 代號 | 保護管材料 | 說 明 | 0 | 1Cr18Ni9Ti | z常用的熱電偶保護管 | 3 | 316L | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 | 4 | 904L | 能抗化工生產過程的大多數強腐蝕的金屬護管 | 代號 | 測溫元件形式 | 0 | 傳統裝配式芯子|芯子型號為WZ□□—010-分度號-長度 | K | 鎧裝熱電阻芯子|鎧裝熱電阻芯子的直徑為Ф6mm | 代號 | 長度mm/插深mm | L/l | □□□mm/□□□mm | 代號 | 熱電偶精度等級 | 省略 | B級(國內常規供貨) | I | * | | |
|
