熱套式雙金屬溫度計詳細資料：

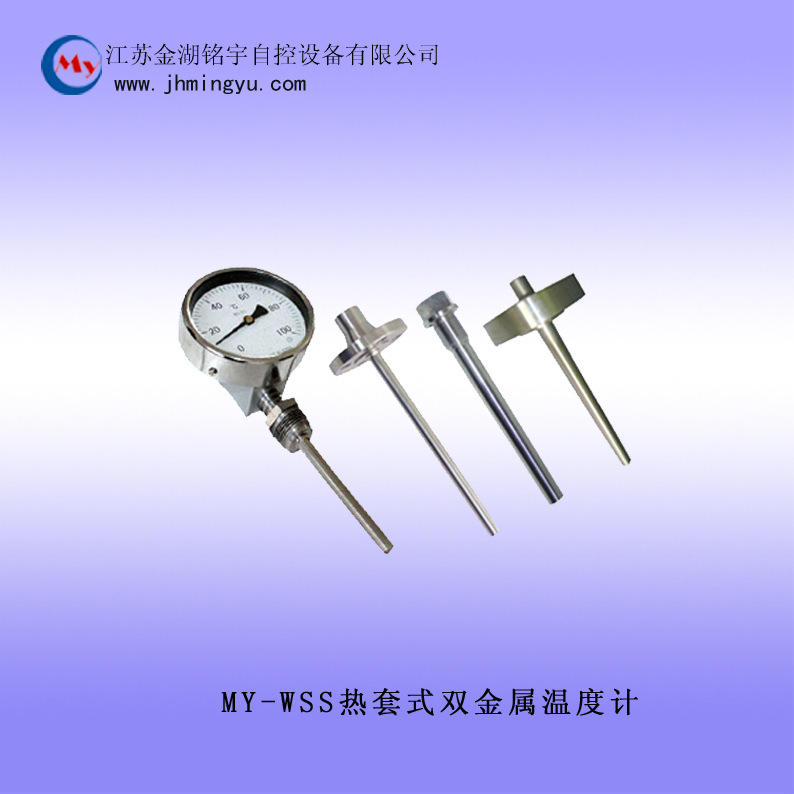

MY-WSS熱套式雙金屬溫度計配合各式安裝套管，滿足不同壓力等級要求?？梢灾苯訙y量各種過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
一、技術參數：
1.標度盤公稱直徑：100mm、150mm；
2.精度等級： 1.5級；
3.熱響應時間：≤40S；
4.防護等級：IP55；
5.連接尺寸：M27×2； 6.外形及尺寸： 形 式 | D | A | B | E | d | 徑向型 | 105 | 23 | 73 | - | φ8 φ10 | 155 | 23 | 73 | - | 軸向型 | 65 | 50 | 110 | 34 | 105 | 50 | 110 | 34 | 萬向型 | 105 | 23 | 178 | 120 | 155 | 23 | 178 | 120 | 電接點軸向 | 128 | 40 | 135 | - | 電接點徑向型 | 128 | 72 | 150 | 42 | 電接點萬向型 | 128 | 40 | 175 | 98 |
二、熱套式雙金屬溫度計型號及規格： 型號 | 測溫范圍℃ | 保護和材料 | 規格 | 公稱壓力 | 安裝固定裝置 | WSS-403S | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1Cr18Ni9Ti 304不銹鋼 316不銹鋼 316L不銹鋼 哈氏C-276 | 150 200 250 300 350 400 500 550 | ≤30Mpa | 螺紋連接式 | WSS-503S | WSS-413S | WSS-513S | WSS-483S | WSS-583S | WSSX-403S | WSSX-413S | WSSX-483S | WSS-403L | 1.5～40Mpa | 法蘭連接式 | WSS-503L | WSS-413L | WSS-513L | WSS-483L | WSS-583L | WSSX-403S | WSSX-413L | WSSX-483L |
選型注意事項： （1）可配各式安裝套管，熱安裝套管形式詳見TK07.01； （2）保護管其余材質根據協議訂貨； （3）打“*"表示公稱壓力根據法蘭壓力等級而定，詳見TK04.01
訂貨須知： （1）型號； （2）精度等級； （3）測溫范圍； （4）安裝固定形式； （5）熱安裝套管形式； （6）插入長度。 例：萬向型雙金屬溫度計，測溫范圍0～400℃，熱安裝套管TH01F，插入長300mm，WSS-83TH01F，0～400℃，L=300
|
